2024-02-26 16:18:18 來源：互聯(lián)網(wǎng)
金屬熱處理工藝術(shù)語整理
1. 原始組織 prior metallographic structure(orugunal structure)
指工件再滲氮處理前所具有的金相組織
2. 滲氮層脆性 brittleness of nitrided case
指滲氮件表面再一定的試驗(yàn)力作用下,維氏硬度壓痕邊角碎裂的程度
3. 滲氮層疏松 porosity of nitrided case
指滲氮件表面化合物內(nèi)微孔的密集程度
4. 脈狀氮化物 nervation and wave like nitride
指滲氮件擴(kuò)散層中與表面平行走向的脈浪狀氮化物
對于原始組織的檢驗(yàn):對不同服役條件的滲氮零件和不同的滲氮鋼材,在滲氮前可采取不同的預(yù)先熱處理獲得相應(yīng)的原始組織。在滲氮處理以前進(jìn)行檢驗(yàn)(對大工件可在表面2mm深度范圍內(nèi)檢查)在顯微鏡下放大500倍,參照原始組織級(jí)別圖進(jìn)行評定。,一般零件1~3級(jí)為合格,重要零件1~2級(jí)為合格。

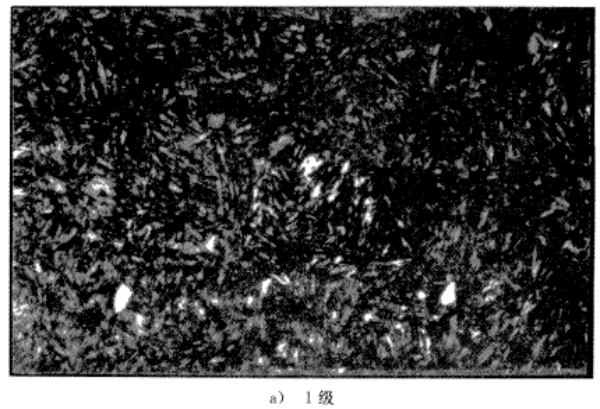

級(jí)別1:均勻細(xì)針狀索氏體,游離鐵素體量極少

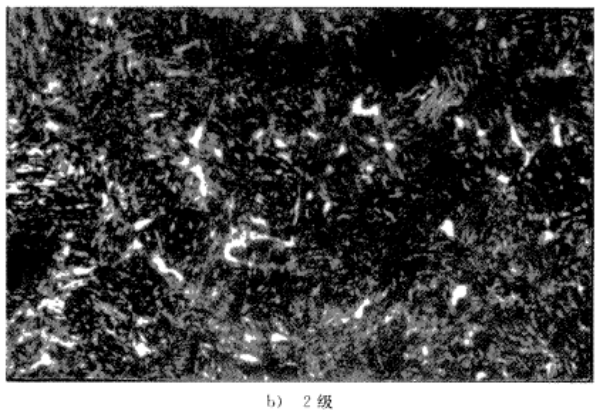

級(jí)別2:均勻細(xì)針狀索氏體,游離鐵素體量<5%

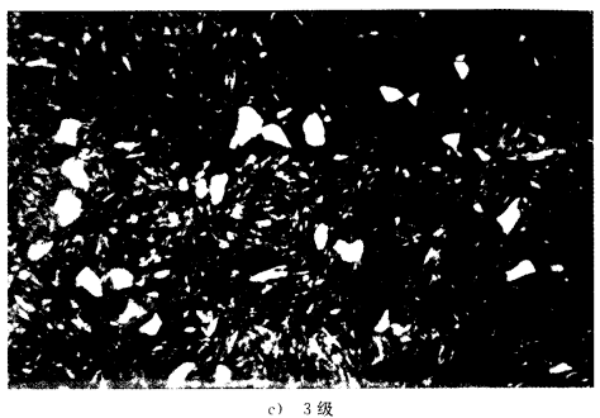

級(jí)別3:細(xì)針狀索氏體,游離鐵素體量<15%

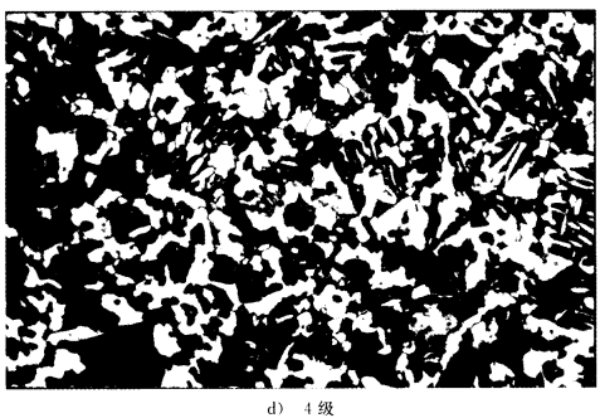

級(jí)別4:細(xì)針狀索氏體,游離鐵素體量<25%

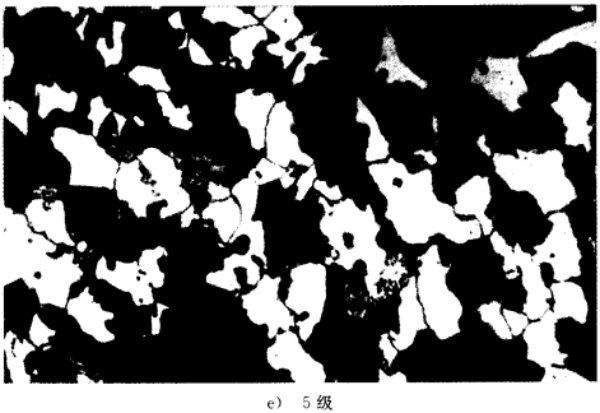

級(jí)別5:細(xì)針狀索氏體,游離鐵素體量>25%
檢測部位的要求:試樣應(yīng)垂直于滲氮層表面切取,在磨制和拋光過程中,檢測表面不允許過熱,邊緣不允許倒角和剝落。
檢查滲氮層脆性的試樣要求:檢查滲氮層脆性的試樣表面粗糙度要求Ra≤0.25um~0.63um,但不允許把化合物磨掉。
